송풍기 모터의 포괄적 인 지식 대중화

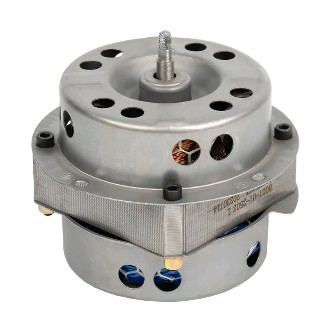

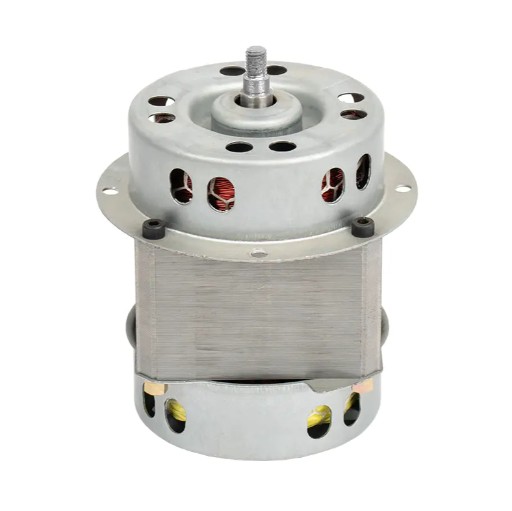

송풍기 모터는 정확히 무엇입니까?

에이 송풍기 모터 "Wind"와 밀접한 관련이 있습니다 - 다양한 팬 장비에 전원을 공급하는 주행 장치이며 팬의 "파워 코어"라고 할 수 있습니다. 팬을 "공기 포터"에 비유하면 송풍기 모터는 "근육"이며, 에너지를 출력하여 팬이 공기 또는 가스를 운반 할 수 있습니다.

본질적으로 송풍기 모터는 전기 모터의 하위 범주에 속하며 특수 장치입니다. 핵심 기능은 전기 에너지를 기계적 에너지로 효율적으로 변환하는 것입니다. 전류가 권선을 통과 할 때 전자기력을 생성하여 로터를 회전시킵니다. 그런 다음 로터는 회전 샤프트를 통해 팬 블레이드 또는 임펠러를 구동하여 방향 공기 흐름을 형성합니다.

일반 모터와 비교할 때 송풍기 모터에는 많은 고유 한 기능이 있습니다. 다른 속도로 안정적인 토크 출력을 유지해야합니다. 예를 들어, 공기 배출구가 차단되면 공기 부피를 유지하기 위해 자동으로 토크를 증가시킬 수 있습니다. 또한 저압 환기이든 고압 공기 공급 시나리오이든 다양한 공기압 환경에 적응해야하므로 안정적으로 작동 할 수 있습니다.

응용 분야 측면에서 송풍기 모터는 삶과 생산의 다양한 측면에서 찾을 수 있습니다. 민사 분야에서는 에어컨 및 레인지 후드와 같은 가정 기기의 "심장"입니다. 산업 분야에서는 공장 환기, 냉각탑 온도 감소, 보일러 공기 공급 등 의료 분야에서 산소 발전기와 인공 호흡기도 환자의 호흡 요구를 보장하기 위해 사용됩니다.

간단히 말해서, 송풍기 모터는 "공기 흐름을 촉진"하도록 사용자 정의 된 전원 장치입니다. 성능은 팬의 효율성, 안정성 및 적용 가능한 범위를 결정합니다. 그것 없이는 가장 정교한 팬조차도 정적 금속 부품 더미 일 뿐이며 항공 운송 기능을 실현할 수 없습니다.

송풍기 모터를 구성하는 고유 한 구조는 무엇입니까?

송풍기 모터가 팬을 효율적으로 운전할 수있는 이유는 신중하게 설계된 내부 구조와 분리 할 수 없습니다. 그것은 여러 정밀 구성 요소가 함께 작동하는 필수적인 전체이며, 각 구성 요소는 대체 할 수없는 기능을 가지고 있으며, "전기 에너지를 공기 흐름 전력으로 변환하는 전체 프로세스"를 공동으로 지원합니다. 다음은 핵심 구조에 대한 자세한 분석입니다.

구조 구성 요소	핵심 구성	주요 기능	일반적인 응용 프로그램 시나리오
고정자	라미네이트 실리콘 스틸 코어 에나멜 구리/알루미늄 와인딩	로터에 전력을 공급하기 위해 회전 자기장을 생성합니다. 권선 매개 변수는 전압 적응성 및 토크 특성을 결정합니다	모든 유형의 송풍기 모터, 특히 산업 고용 부하 시나리오
토르	다람쥐 케이지 유형 (코어 전도성 막대 단락 링)/상처 유형 (절연 권선 슬립 링) 고강도 강철 샤프트	고정자의 자기장을 절단하여 유도 된 전류를 생성하여 회전 기계 에너지로 변환합니다. 샤프트를 통해 팬 블레이드로 전원을 전달합니다	다람쥐 케이지 : 가정/중소 산업 팬; 상처 : 자주 출발점이 필요한 대형 산업 팬
주택	주철/알루미늄 합금, 일부는 방열판이 있습니다	내부 구성 요소를 불순물로부터 보호합니다. 방열판을 통한 열 소산을 가속화합니다. 모터 위치를 수정합니다	습한 환경을위한 알루미늄 합금 (녹 방지); 고온 환경을위한 방열판 설계
문장	볼 베어링 (내부 링 외부 링 볼 케이지)/슬라이딩 베어링 (내장 부싱)	샤프트의 회전 마찰을 줄이고 안정적인 로터 작동을 보장합니다.	볼 베어링 : 고속 팬 (예 : 산업 배기 팬); 슬라이딩 베어링 : 저 잡음 시나리오 (예 : 가정용 에어컨)
정류 시스템 (DC)	브러시드 (흑연 브러시 구리 정류기)/브러시리스 (홀 센서 전자 컨트롤러)	연속 회전을 유지하기 위해 로터 전류 방향을 변경합니다. 브러시리스 시스템은 마모와 소음을 줄입니다	브러시드 : 저비용 장치 (예 : 소규모 팬); 브러시리스 : 정밀 장비 (예 : 의료용 인공 호흡기)
보조 구성 요소	커패시터, 터미널 박스, 열 보호기	커패시터는 단일 위상 모터 시동을 돕습니다. 터미널 박스는 회로 연결을 보호합니다. 열 보호기는 과부하/과열 손상을 방지합니다	커패시터 : 가정용 단상 팬; 열 보호기 : 지속적인 작동이 필요한 모든 모터 (예 : 워크샵 인공 호흡기)

이러한 구성 요소는 서로 협력하여 유기 전체를 형성합니다. 고정자는 회전 자기장을 생성하고, 회전은 자기장의 작용하에 회전하고, 베어링은 마찰을 줄이며, 하우징은 보호 및 열 소산을 제공하며, 정류 시스템 (DC 모터)은 회전 방향의 안정성을 보장하며 보조 성분을 보장합니다. 구성 요소가 실패하면 모터 성능의 저하 또는 완전한 고장으로 이어질 수 있습니다.

송풍기 모터의 핵심 기술 원리는 무엇입니까?

송풍기 모터는 복잡해 보이지만 핵심 작동 원리는 항상 "전자기 유도"의 기본 물리 법칙을 중심으로 진행됩니다. 간단히 말해서, 전기 에너지를 통해 자기장을 생성 한 다음 자기장 사이의 상호 작용을 사용하여 기계적 회전을 생성하고 마지막으로 "전기 에너지 → 자기 에너지 → 기계적 에너지"의 변환을 실현합니다. 다음은이 과정에 대한 자세한 분석입니다.

1. 자기장 생성 : 전기 생성 자기의 마법

모터가 작동하는 첫 번째 단계는 "전기로 자기장을 생성하는 것"입니다. 이 과정은 Ampere의 법칙을 따릅니다. 전류가 도체를 통과 할 때 (여기서 고정자 권선을 나타냅니다), 지휘자 주위에 자기장이 생성됩니다. 자기장의 방향은 오른쪽 나사 규칙에 의해 판단 될 수 있습니다 (오른손으로 와이어를 잡고 엄지 손가락은 현재 방향을 가리키며 네 손가락 굽힘 방향은 주변의 자기장의 방향입니다).

AC 송풍기 모터에서, 전류 (현재 방향 및 크기 변화는 시간이 지남에 따라 정기적으로)가 입력되므로 고정자 권선에 의해 생성 된 자기장의 방향은 전류 방향의 변화에 따라 회전하여 "회전 자기장"을 형성합니다. 회전 자기장의 속도 (동기 속도라고 함)는 전력 주파수 및 모터의 극 쌍의 수와 관련이 있습니다. 공식은 다음과 같습니다. 동기 속도 = 60 × 전력 주파수 ÷ 극 쌍의 수. 예를 들어, 전력 주파수 (50Hz) 전원 공급 장치 하에서, 한 쌍의 극을 갖는 모터의 동기 속도는 3000 rpm이고, 2 쌍의 극을 갖는 것은 1500 rpm입니다.

DC 송풍기 모터에서 직류 (현재 방향이 고정 됨)가 입력되고 고정자 권선은 "일정한 자기장"을 생성합니다. 로터가 회전하기 위해서는 로터 자기장과 고정자 자기장이 항상 인터랙티브 상태를 유지하도록 정류 시스템 (브러시 된 모터의 브러시 및 브러시 모터 또는 전자 컨트롤러)을 통해 로터 권선의 현재 방향을 지속적으로 변경해야합니다.

2. 로터의 회전 : 자기장 힘에 의한 구동

자기장을 사용하면 다음 단계는 자기장 사이의 힘을 사용하여 로터를 회전시키는 것입니다. 이 과정은 왼쪽 규칙을 따릅니다. 왼손을 펴고, 엄지 손가락을 다른 네 손가락에 수직으로 만들고 같은 평면에서, 자기 유도 라인이 손바닥에서 들어가고, 네 손가락이 현재 방향을 가리키고, 엄지 손가락으로 가리키는 방향은 자기장의 에너지 전도체의 힘의 방향입니다.

AC 모터에서, 고정자의 회전 자기장은 로터의 전도성 막대 (다람쥐 케이지 로터)를 절단한다. 전자기 유도 법칙에 따르면, 유도 된 전류 (폐쇄 루프의 전류)가 전도성 막대에서 생성 될 것이다. 전류가있는 이러한 전도성 막대는 회전 자기장에 있으며 전자기력이 적용되며 힘의 방향은 왼쪽 규칙에 의해 결정됩니다. 회전 자기장은 환상적이기 때문에 로터의 각 부분의 전자기력은 회전 토크 (토크)를 형성하여 회전기를 회전 자기장의 방향으로 회전시킵니다. 그러나 로터의 실제 속도 (비동기 속도라고 함)는 동기 속도 (슬립 속도가 있음)보다 약간 낮습니다. 속도 차이가있을 때만 자기장이 전도성 막대를 지속적으로 절단하여 유도 된 전류를 생성 할 수 있기 때문입니다.

DC 모터에서 고정자는 일정한 자기장을 생성합니다. 로터 권선은 브러시 (브러시 모터) 또는 전자 컨트롤러 (브러시리스 모터)를 통해 직류와 연결됩니다. 이때, 로터 권선은 "에너지 전도체"가되며, 이는 고정자 자기장에서 전자기력을 가하여 회전 토크를 형성한다. 로터가 특정 각도로 회전하면 정류 시스템은 로터 권선의 전류 방향을 변경하여 전자기력의 방향이 변경되지 않도록하여 로터의 연속 회전을 유지합니다.

3. 속도 조절 : 주문형 제어의 열쇠

팬은 다른 시나리오에서 다른 공기량이 필요하므로 모터가 속도를 조정할 수 있어야합니다. 속도 조절의 핵심은 모터의 회전 토크 또는 자기장 속도를 변경하는 것이며, 특정 방법은 모터 유형에 따라 다릅니다.

AC 운동 속도 조절 :

주파수 변환 속도 조절 :

전력 주파수를 변경하여 고정자 회전 자기장의 동기 속도를 조정하여 로터 속도를 변경합니다. 예를 들어, 50Hz 전력 주파수를 25Hz로 줄이면 동기 속도가 절반으로 절반이되며 로터 속도도 그에 따라 감소합니다. 이 방법은 광범위한 속도 조절 범위와 높은 정밀성을 가지며 현대 산업 팬을위한 주류 속도 조절 방법입니다.

전압 조절 속도 조절 : 고정자 권선의 공급 전압을 변경하여 속도를 조정하십시오. 전압이 감소하면 고정자 자기장이 약해지고 로터의 전자기력이 감소하고 속도가 감소합니다. 그러나이 방법은 제한된 속도 조절 범위와 낮은 효율을 가지며 주로 소규모 팬 (예 : 가정용 팬의 기어 조정)에서 사용됩니다.

극 변경 속도 조절 : 고정자 권선의 연결 모드 (예 : 2 쌍에서 4 쌍으로 변경)를 변경하여 동기 속도를 줄여 모터의 극 쌍 수를 조정합니다. 이 방법은 고정 기어 속도 조절 (예 : 높은 기어 및 저 기어) 만 실현할 수 있으며 지속적인 속도 조절이 필요하지 않은 시나리오에 적합합니다.

DC 운동 속도 조절 :

전압 조절 속도 조절 : DC 모터의 속도는 공급 전압 (특정 부하 하에서)에 비례합니다. 따라서 입력 전압을 조정하여 속도를 부드럽게 조정할 수 있습니다 (예 : 사이리스터 또는 PWM 컨트롤러 사용). 예를 들어, 12V DC 모터의 전압을 6V로 줄이면 속도가 대략 절반이됩니다. 이 방법은 간단하고 효율적이며 DC 팬 (예 : 자동차 냉각 팬)에서 널리 사용됩니다.

자기 조절 속도 조절 : 고정자 자기장의 강도를 변경하여 속도를 조정하십시오 (여기 DC 모터에 적용 가능). 자기장이 약화되면 로터는 전원 공급 장치 전압의 균형을 맞추기 위해 충분한 백 전자력을 생성하기 위해 더 높은 속도가 필요하므로 속도가 증가합니다. 그러나이 방법은 제한된 속도 조절 범위를 가지며 운동 수명에 영향을 줄 수 있습니다.

4. 토크 밸런스 : 안정적인 작동을 보장합니다

팬이 작동하는 동안 모터에 의한 토크 출력은 팬의 하중 토크 (주로 공기 저항에 의해 생성 된 토크)와 균형을 유지하여 안정적인 속도를 유지해야합니다. 하중 토크가 증가하면 (팬 필터와 같은 차단) 모터의 속도가 일시적으로 감소합니다. 이 시점에서, 고정자 자기장은 로터를 더 빨리 절단하고, 유도 된 전류가 증가하며, 전자기 토크가 하중 토크로 재조정 될 때까지 증가하고 속도가 안정성으로 돌아갈 때까지 증가한다 (AC 모터). 또는 컨트롤러는 전류의 증가를 감지하고 전압을 자동으로 증가시켜 토크 (DC 모터)를 증가시킵니다. 반대로, 하중 토크가 감소하면 모터 속도가 일시적으로 증가하고 그에 따라 토크가 감소하여 결국 새로운 균형에 도달합니다.

이 토크 적응 조정 기능은 송풍기 모터를 일반 모터와 구별하는 중요한 기능이며 복잡한 공기 흐름 환경에서 안정적인 작동의 핵심입니다.

송풍기 모터는 어떤 기능을 수행합니까?

팬의 핵심 전원 공급원으로서, 송풍기 모터의 기능 설계는 "공기 흐름을 효율적으로, 안정적으로, 유연하게 촉진하는"핵심 목표를 직접 사용합니다. 이러한 기능은 팬의 성능을 결정할뿐만 아니라 해당 시나리오 및 사용자 경험에도 영향을 미칩니다. 다음은 송풍기 모터의 주요 기능 및 자세한 분석입니다.

1. 높은 토크 출력 : 복잡한 하중에 대처하기위한 "전력 보증"

토크는 모터가 회전 할 때 생성되는 모멘트이며, 일반적으로 "회전 전력"이라고합니다. 송풍기 모터의 주요 기능은 공기 저항 및 팬 블레이드 관성과 같은 하중을 극복하고 팬의 정상적인 작동을 촉진하기에 충분한 토크를 출력하는 것입니다.

시작 토크 : 모터는 시작하는 순간에 팬의 정적 저항 (예 : 팬 블레이드의 중력 및 베어링의 정적 마찰)을 극복해야하므로 시동 토크가 충분해야합니다. 예를 들어, 대형 산업용 팬의 팬 블레이드는 무겁고 모터는 정격 토크를 여러 번 출력하여 팬 블레이드를 "구동"하여 시작시 회전해야합니다. 그렇지 않으면 시작하거나 "압류"하기가 어려울 수 있습니다.

정격 토크 : 정격 속도에서 모터에 의해 지속적으로 토크는 정상적인 작업 조건에서 팬의 하중 토크와 일치해야합니다. 예를 들어, 가정 범위 후드의 모터의 정격 토크는 필터와 파이프 라인을 통과하는 오일 퓨트의 저항을 극복하여 안정적인 배기 공기 부피를 보장 할 수 있어야합니다.

과부하 토크 : 팬이 갑자기 하중이 급격히 증가하면 (예 : 필터가 갑자기 많은 양의 오일에 의해 차단되는 등) 모터는 속도가 갑자기 하락하거나 셧다운을 피하기 위해 짧은 시간 동안 정격 값을 초과하는 토크를 출력 할 수 있어야합니다. 고품질 송풍기 모터의 과부하 토크는 정격 토크의 1.5-2 배에 도달 할 수 있으며 손상없이 수십 초 동안 과부하 상태에서 작동 할 수 있습니다.

이 강력한 토크 출력 기능을 통해 송풍기 모터는 약간의 환기에서 강한 배기 가스까지 다양한 하중 시나리오에 적응할 수 있습니다.

2. 광범위한 속도 조절 : "유연성"이 주문시 공기 부피 조정을위한 "유연성"

공기량에 대한 수요는 다른 시나리오에서 크게 다릅니다 (예 : 에어컨은 여름에는 냉각을 위해 큰 공기량이 필요하고 봄과 가을에는 환기를위한 공기량이 적습니다). 따라서 송풍기 모터는 속도를 변경하여 공기량을 조정하기 위해 속도 조절 기능이 있어야합니다 (공기량은 속도에 대략 비례합니다).

다중 기어 속도 조절 : 고정 속도 기어 (예 : 낮은, 중간 및 높음)는 기계적 스위치 또는 전자 버튼을 통해 설정되며, 이는 작동하기 쉽고 비용이 저렴합니다. 가정용 팬, 데스크탑 헤어 드라이어 및 기타 장비에서 일반적입니다. 예를 들어, 헤어 드라이어의 "콜드 에어 기어"는 저속에 해당하고 "Hot Air Strong Gear"는 고속에 해당합니다.

Stepless 속도 조절 : 특정 범위 내에서 속도를 지속적으로 조정하여 공기량의 원활한 변화를 달성 할 수 있습니다. 예를 들어, 중앙 에어컨의 송풍기 모터는 서모 스탯을 통해 실시간으로 속도를 조정하여 실내 온도를 세트 값 근처에 유지하여 갑작스런 차갑고 열을 피할 수 있습니다. 산업 팬은 주파수 컨버터를 통해 0-100% 정격 속도 연속 조정을 달성하여 다양한 생산 링크의 환기 요구를 충족시킬 수 있습니다.

지능형 속도 조절 : 센서와 제어 시스템을 결합하여 자동 속도 조절을 실현하십시오. 예를 들어, 연기 센서가 장착 된 배기 팬 모터는 연기 농도에 따라 자동으로 속도를 높일 수 있습니다. 자동차 엔진의 냉각 팬 모터는 냉각수 온도에 따라 속도를 자동으로 조정합니다 (온도가 낮을 때 정지하고 온도가 높을 때 고속으로 작동합니다).

속도 조절 기능은 팬의 적용 가능성을 향상시킬뿐만 아니라 에너지를 크게 절약 할 수 있습니다. 공기 부피 수요가 낮을 때 속도를 줄이면 모터의 전력 소비가 크게 줄어들 수 있습니다 (모터 파워는 속도의 큐브에 대략 비례합니다. 속도가 절반으로 줄어든 경우 전원은 원본의 약 1/8입니다).

3. 효율적인 에너지 변환 : 에너지 소비를 줄이기위한 "에너지 절약 핵심"

모터가 작동 할 때 전기 에너지의 일부는 열 에너지 (예 : 권선 저항 가열, 철 코어 에디 전류 가열)로 변환되고 낭비됩니다. 에너지 변환 효율 (출력 기계 에너지 대 전기 에너지의 비율)은 모터 성능을 측정하는 데 중요한 지수입니다. 송풍기 모터의 고효율 및 에너지 절약 기능은 주로 다음 측면에 반영됩니다.

재료 최적화 : 고전도 구리 와이어 와인딩 (알루미늄 와이어보다 작은 저항 및 열이 적음)과 저 손실 실리콘 스틸 시트 (에디 전류 손실 감소)는 소스의 에너지 폐기물을 줄이는 데 사용됩니다. 예를 들어, 고효율 모터의 철 코어 실리콘 스틸 시트의 두께는 0.23mm만큼 얇을 수 있으며, 표면은 절연 층으로 코팅되어 와전류 전류를 추가로 억제합니다.

구조 설계 : 고정자 권선의 분포 (집중 권선 대신 분산 권선 사용과 같은)와 로터의 슬롯 설계를 최적화함으로써 자기장 분포가 더 균일하며 히스테리시스 손실이 감소합니다. 동시에 고정밀 베어링 및 회전 샤프트 처리 기술은 기계적 마찰 손실을 줄이고 전반적인 효율을 향상시킵니다.

지능형 제어 : 주파수 변환 기술을 결합하여 "주문형 출력"-팬 부하가 가벼울 때 모터는 큰 말을 사용하여 "작은 카트를 당기기 위해"에너지 폐기물을 피하기 위해 속도와 전류를 자동으로 줄입니다. 예를 들어, 가정 인버터 에어컨의 송풍기 모터는 85% 이상의 효율에 도달 할 수 있으며, 이는 기존 고정 속도 모터보다 30% 더 많은 에너지 절약입니다.

오랫동안 실행 해야하는 팬 (예 : 산업 환기 시스템 및 데이터 센터 냉각 팬)의 경우, 고효율 모터의 에너지 절약 효과가 특히 중요하므로 장기 운영 비용을 크게 줄일 수 있습니다.

4. 안정적인 작동 : 균일 한 공기 흐름을 보장하기위한 "신뢰성 초석"

팬의 핵심 기능은 모터의 안정적인 작동 능력, 즉 다양한 작업 조건에서 속도와 토크의 일관성을 유지하고 변동으로 인한 공기량 변동을 피하는 안정적인 공기 흐름을 제공하는 것입니다.

속도 안정성 : 고품질 송풍기 모터에는 고정밀 베어링과 동적 균형 보정 기술이 장착되어 회전 중에 로터의 방사형 런아웃이 0.05mm 이내에 제어되어 속도 변동이 줄어 듭니다. 예를 들어, 의료용 인공 호흡기의 송풍기 모터의 속도 변동은 환자의 호흡 공기 흐름의 안정성을 보장하기 위해 ± 1% 이내에 제어해야합니다.

항 회의 능력 : 전원 공급 장치 전압 변동 및 주변 온도 변화와 같은 외부 간섭에 저항 할 수 있습니다. 예를 들어, 그리드 전압이 220V ~ 198V (± 10%)로 변동하면 모터는 내장 전압 안정화 회로 또는 자기 회로 설계를 통해 5% 이하의 속도 편차를 유지하여 안정적인 공기 부피를 보장 할 수 있습니다.

연속 작동 능력 : 장기 연속 요법을위한 내구성이 있습니다. 산업 등급의 송풍기 모터는 일반적으로 클래스 H 절연 재료 (최대 180 ° C의 온도 저항)를 채택하며 효율적인 열 소산 시스템이 장착되어 24 시간의 중단되지 않은 작동이 공장 워크샵, 지하철 터널 및 기타 시나리오의 지속적인 환기 요구를 충족시킬 수 있습니다.

5. 안전 보호 : 실패를 방지하기위한 "보호 장벽"

송풍기 모터는 복잡한 환경에서 작동 할 때 과부하, 과열 및 단락과 같은 위험에 직면 할 수 있으므로 여러 내장 안전 보호 기능을 갖추는 것이 중요합니다.

오버로드 보호 : 모터로드가 정격 값 (예 : 팬 블레이드가 외국 물체에 의해 붙어 있음)을 초과하면 전류가 급격히 증가합니다. 과부하 보호기 (예 : 열 릴레이, 전류 센서)는 권선이 연소되는 것을 방지하기 위해 1-3 초 이내에 전원 공급 장치를 차단합니다. 결함이 제거 된 후 수동 재설정 (일부 모델이 자동으로 재설정 될 수 있음)은 다시 시작해야합니다.

과열 보호 : 온도는 권선에 내장 된 서미스터를 통해 실시간으로 모니터링됩니다. 온도가 절연 재료의 공차 한계 (예 : 130 ° C를 초과하는 클래스 B 절연 모터)를 초과하면 전원 공급 장치가 즉시 차단됩니다. 이 보호는 특히 시작 스톱 또는 환기가 불량한 모터에게 특히 중요합니다.

단락 보호 : 와인딩 단열재가 손상되어 단락이 발생하면 모터 수신 라인의 퓨즈 또는 회로 차단기가 빠르게 날아가 전원 공급 장치를 차단하여 화재 또는 정전을 피할 수 있습니다.

반대 방향 보호 : 일부 모터 (예 : Smoke Patrib Fan)에는 방향 감지 장치가 장착되어 있습니다. 잘못된 배선으로 인해 로터가 반전되면 (공기 부피를 줄이거 나 팬을 손상시킬 수 있음), 보호 장치는 즉시 멈추고 경보되어 팬이 올바른 방향으로 실행되도록합니다.

6. 저 잡동 작업 : 사용자 경험을 향상시키기위한 "세부 장점"

노이즈는 주로 기계적 진동 (베어링 마찰, 로터 불균형) 및 모터 작동 중에 전자기 노이즈 (자기장 변화로 인한 진동)에서 비롯됩니다. 송풍기 모터는 최적화 된 설계를 통해 낮은 잡음 기능을 달성하여 사용자 경험을 향상시킵니다.

기계적 노이즈 감소 : 정밀 볼 베어링 (작은 마찰 계수)이 사용되어 회전 마찰 노이즈를 줄이기 위해 장기 작용 그리스로 채워집니다. 로터는 동적 균형에 의해 보정되어 회전 중 진동 노이즈를 줄입니다 (진동은 0.1mm/s 미만으로 제어됩니다).

전자기 노이즈 감소 : 고정자 권선 및 자기 회로 설계의 배열을 최적화함으로써 자기장 고조파로 인한 전자기 힘 진동이 감소됩니다. 하우징은 진동 사운드 파를 흡수하기 위해 사운드 조화 재료 (예 : 댐핑 코팅)로 만들어집니다. 예를 들어, 가정용 에어컨 실내 유닛의 송풍기 모터는 30 데시벨 미만 (속삭임에 해당) 미만의 작동 소음을 제어 할 수 있으며, 이는 수면에 영향을 미치지 않습니다.

이러한 기능은 서로 협력하여 송풍기 모터가 강력한 전력을 제공하고, 다양한 요구에 유연하게 적응할 수 있으며, 동시에 에너지 절약, 안전 및 저음을 고려하여 다양한 팬 장비의 "만능 전원"이됩니다.

송풍기 모터는 어떤 문제를 해결할 수 있습니까?

송풍기 모터의 존재는 기본적으로 공기 흐름 과정에서 다양한 장애물을 극복하고 생산 및 생명에서 "제어 가능한 공기 흐름"에 대한 인간의 수요를 충족시키기위한 것입니다. 가족에서 공장, 일상 생활에서 정밀 산업에 이르기까지 다음과 같이 많은 주요 공기 관련 문제를 해결합니다.

1. 동봉 된 공간에서 "정체 된 공기"의 문제 해결

닫힌 문과 창문이있는 닫힌 실 (가정, 사무실, 회의실), 장기 순환 부족은 산소 함량의 감소, 이산화탄소 농도의 증가 및 포름 알데히드, 오일 촉기 및 신체 냄새와 같은 유해한 가스의 축적으로 이어질 것입니다.

송풍기 모터 구동 환기 시스템 (예 : 신선한 공기 시스템, 배기 팬)은 방향 공기 흐름을 형성 할 수 있습니다. 방에 신선한 야외 공기를 도입하고 동시에 더러운 공기를 배출하여 공기 순환을 달성합니다. 예를 들어, 효율적인 송풍기 모터가 장착 된 가정용 신선한 공기 시스템은 시간당 1-2 회 공기를 바꿀 수있어 폐쇄 실의 공기 품질을 건강한 수준으로 유지합니다. 특히 스모그가 빈번하거나 장식 후 탈취가 필요한 시나리오에 적합합니다.

지하 차고 및 엘리베이터 샤프트와 같은 완전히 밀폐 된 공간에서는 송풍기 모터가 더욱 필수적이지 않으므로 자동차 배기구 및 곰팡이 냄새가 적시에 퇴원하여 유해한 가스 축적이 안전 위험을 초래할 수 있습니다.

2. "온도 불균형"및 "과열"의 문제 해결

수명이든 생산에서 온도 제어가 공기 흐름의 도움과 분리 할 수 없으며, 송풍기 모터는 온도 조절을 실현하는 핵심 전력입니다.

가정용 온도 제어 : 에어컨의 실내 송풍기 모터는 윈드 블레이드를 구동하여 응축기에 의해 생성 된 차갑고 뜨거운 공기를 방으로 보내므로 실내 온도는 공기 순환을 통해 세트 값에 빠르게 도달합니다. 가열 시스템의 송풍기 모터는 온수 라디에이터의 열 소산을 가속화하여 실내 온도가 더 고르게 상승합니다 (라디에이터와 콜드 모서리 근처에서 과열되지 않음).

장비 열 소산 : 컴퓨터 호스트, 프로젝터, 산업용 공작 기계 및 기타 장비는 작동 중에 많은 열을 발생시킵니다. 제 시간에 사라지지 않으면 성능 저하 또는 소진으로 이어질 것입니다. 송풍기 모터에 의해 구동되는 냉각 팬은 열을 강제 할 수 있습니다. 예를 들어, 컴퓨터 CPU의 냉각 팬은 모터에 의존하여 고속 (보통 3000-5000 rpm)으로 회전하여 공기 흐름을 형성하여 칩 온도를 80 ° C 미만으로 제어합니다.

산업용 온도 제어 : 제철소 및 유리 공장과 같은 고온 환경에서 송풍기 모터로 구동되는 대 축 흐름 팬은 워크숍에서 열기를 배출하고 동시에 외부 차가운 공기를 도입하여 작업 환경 온도를 줄이고 근로자의 안전 및 안정적인 장비 운영을 보호 할 수 있습니다.

3. "오염 물질 축적"문제 해결

생산 및 생명에서 다양한 오염 물질 (먼지, 오일 촉망, 화학적 가스 등)이 생성됩니다. 제 시간에 제거되지 않으면 건강을 위험에 빠뜨리거나 생산 품질에 영향을 미칩니다. 송풍기 모터는 다양한 유형의 팬을 추진 하여이 문제를 해결합니다.

주방 오일 촉매 : 레인지 후드의 송풍기 모터는 파이프 라인을 통해 외부로 요리하는 동안 생성 된 오일 촉매를 배출하기 위해 강한 음압 (흡입)을 생성하고, 벽과 가구에 부착되는 오일 촉매를 피하고, 오일 촉매 (예 : 벤조 피렌)에서 유해한 물질의 인간 흡입을 감소시키는 것을 피합니다.

산업용 먼지 : 시멘트 공장, 밀가루 공장 및 기타 장소에서 송풍기 모터로 구동되는 먼지 수집기는 필터 또는 사이클론 분리기를 통해 공기 중에 먼지 입자를 모으고, 먼지 농도를 줄이고, 근로자의 호흡기 시스템을 보호하며, 먼지 폭발의 위험을 피합니다.

화학 폐기물 가스 : 실험실 및 화학 공장에서, 송풍기 모터에 의해 구동되는 항-대상 팬 (산 및 알칼리 저항성 물질)은 폐기물 가스 처리 장치로의 실험에서 생성 된 독성 가스 (예 : 포름 알데히드, 염소)를 펌핑하여 누출 및 환경 오염을 방지합니다.

4. 특별 시나리오에서 "정확한 공기 흐름"에 대한 수요 충족

공기 흐름 속도 및 압력에 대한 엄격한 요구 사항 (예 : 의학적 치료, 과학 연구, 정밀 제조)에 대한 엄격한 요구 사항이있는 일부 시나리오에서, 무취 자연 공기 흐름은 수요를 충족시킬 수 없으며 송풍기 모터의 정확한 제어가 필요합니다.

의료 호흡기 지원 : 인공 호흡기의 송풍기 모터는 공기 흐름 속도와 압력을 정확하게 제어하고 환자의 호흡 리듬에 따라 산소 또는 공기를 전달하며 호흡 곤란 환자가 정상적인 호흡을 유지할 수 있습니다. 속도 제어 정확도는 안정적인 공기 흐름을 보장하기 위해 ± 1 rpm에 도달 할 수 있습니다.

3D 프린팅 형성 : FDM (융합 증착 모델링) 3D 프린팅에서 송풍기 모터에 의해 구동되는 냉각 팬은 새로 압출 된 플라스틱 와이어를 정확하게 불어내어 변형을 피하기 위해 빠르게 확고하고 모양을 만들어야합니다. 팬 속도는 인쇄 재료 (예 : PLA, ABS) 및 층 높이에 따라 실시간으로 모터의 스티 플레스 속도 조절 기능에 따라 조정해야합니다.

풍동 실험 : 항공 우주 필드의 풍동 장비에서 거대한 송풍기 모터는 팬 블레이드를 구동하여 고속 및 안정적인 공기 흐름을 생성 할 수 있으며 (풍속 속도에 몇 배에 도달 할 수 있음) 높은 고도에서 항공기의 비행 환경을 시뮬레이션하고 공기 역학적 성능을 테스트합니다. 이러한 모터의 힘은 수천 킬로와트에 도달 할 수 있으며 극도의 압력으로 안정적인 작동을 유지해야합니다.

5. "에너지 폐기물"및 "장비 손실"문제 해결

전통적인 팬은 종종 운동 효율이 낮고 후진 속도 조절 방법으로 인해 에너지를 낭비하거나 보호 기능 부족으로 인해 종종 손상됩니다. 송풍기 모터는 이러한 문제를 다음과 같은 방식으로 해결합니다.

에너지 절약 및 소비 감소 : 고효율 모터 (예 : IE3 및 IE4 에너지 효율 표준)는 기존 모터보다 10% -15% 더 효율적입니다. 예를 들어 하루에 8 시간을 달리는 15kW 산업용 팬을 사용하면 연간 약 12,000 위안을 절약 할 수 있습니다 (0.5 위안/kWh로 계산).

장비 연장 : 모터의 과부하 및 과열 보호 기능은 비정상적인 하중으로 인해 팬이 손상되지 않도록 할 수 있습니다. 낮은 잡음 설계는 진동으로 인한 팬 구조의 마모를 줄이고 유지 보수 빈도를 줄입니다. 예를 들어, 브러시리스 모터가 장착 된 산업용 팬은 평균 문제없는 작동 시간이 50,000 시간 이상이며, 이는 전통적인 브러시 모터보다 3-5 배입니다.

일상 생활의 편안함에서 산업 생산의 안전과 효율성에 이르기까지 송풍기 모터는 공기 흐름과 관련된 다양한 문제를 해결함으로써 현대 사회의 필수 불가결 "보이지 않는 초석"이되었습니다.

다양한 시나리오에서 송풍기 모터로 구동되는 팬을 사용하는 방법은 무엇입니까?

송풍기 모터를 사용하는 것은 특정 시나리오에 따라 유연하게 조정되어 최상의 성능을 발휘하고 서비스 수명을 연장해야합니다. 부하 요구 사항과 환경 조건은 시나리오에 따라 크게 다르며 작동 초점도 다릅니다. 특정 지침은 다음과 같습니다.

I. 가정 시나리오 (에어컨, 레인지 후드, 팬)

가정용 송풍기 모터는 소규모 전력 (일반적으로 50-500W)을 가지며 작업은 "편의성 및 에너지 절약"에 중점을 두므로 자세한 유지 보수에주의를 기울여야합니다.

1. 에어컨 송풍기 모터

풍속 조정 전략 : 여름의 고온에서 먼저 고속 기어를 켜서 빠르게 냉각하십시오 (보통 3000-4000 rpm). 실내 온도가 설정 값 (예 : 26 ° C)에 가까운 경우 중간 및 저속 기어 (1500-2000 rpm)로 전환하여 일정한 온도를 유지하여 자주 시작 스톱을 피하고 에너지 소비를 줄일 수 있습니다. 겨울 난방시, 저속 기어에 우선 순위를 두어 뜨거운 공기가 상승하고 자연스럽게 퍼지게하여 인체에 직접 부는 것을 피하고 건조한 피부를 유발하십시오.

필터 청소 및 유지 보수 : 차단 된 필터는 공기 흡입 저항을 30%이상 증가시켜 모터 하중이 급격히 증가합니다. 2-3 주마다 깨끗한 물로 필터를 헹구는 것이 좋습니다 (중유 오염이있을 때 중립 세제를 추가) 건조 후 설치하십시오. 특히 부엌 및 거리와 같은 조밀 한 기름 촉매 또는 먼지가있는 환경에서는 청소주기를 1 주로 단축해야합니다.

스타트 스톱 보호 기술 : 짧은 시간 (1 시간 이내)을 방치하면 저속으로 계속 실행하는 것이 더 비용 효율적입니다. 모터 시작 순간의 전류는 정격 값의 5-7 배입니다. 자주 시작 스톱은 전기를 소비 할뿐만 아니라 와인딩 노화를 가속화합니다.

2. 레인지 후드 블로어 모터

스타트 업 타이밍을 잡기 : 요리 1-2 분 전에 기계를 켜서 모터가 미리 음압을 형성 할 수 있도록 (풍압은 약 200-300pa) 주방의 다른 지역으로 오일 연기가 퍼지는 것을 효과적으로 방지하고 사후 청소의 부담을 줄일 수 있습니다.

일치하는 회전 속도와 요리 시나리오 : 교반 튀김 및 튀김에 고속 기어 (2500-3000 rpm)를 사용하여 강한 흡입을 통해 많은 양의 오일 퓨장을 신속하게 배출합니다. 저속 기어 (1000-1500 rpm)로 전환하여 느린 스튜 및 수프 제작 및 소음과 에너지 소비를 줄이면 기본 오일 촉망을 유지하기위한 수프 만들기.

임펠러의 정기적 인 청소 : 오일 촉매 부착은 임펠러의 무게를 10%-20%증가시켜 운동 속도가 감소하고 진동이 증가합니다. 임펠러는 3 개월마다 분해 및 청소해야합니다. 10 분 동안 베이킹 소다와 함께 따뜻한 물에 담그고 오일 얼룩을 부드럽게하고 부드러운 브러시로 청소해야합니다. 강철 양모로 임펠러 표면을 긁지 마십시오.

3. 바닥 팬/테이블 팬 모터

배치 안정성 보장 : 팬은 바닥과 테이블 사이에 0.5mm 이하의 간격이있는 수평 테이블에 배치해야합니다. 그렇지 않으면 로터의 고르지 않은 힘은 베어링 마모를 가속화하고 10-15 데시벨로 소음을 증가시킵니다.

연속 작동 보호 : 고속 (≥2500 rpm)에서의 연속 작동은 4 시간을 초과해서는 안됩니다. 여름의 고온에서는 모터를 15 분 동안 정지하여 냉각해야합니다. 모터 온도가 70 ° C를 초과하면 절연 층의 노화 속도가 2 배 이상 가속됩니다.

II. 산업 시나리오 (워크숍 환기, 먼지 제거 시스템, 냉각탑)

산업용 송풍기 모터에는 큰 전력 (1-100kW)과 복잡한 운영 환경이 있습니다. 안전성과 효율성을 보장하려면 사양을 엄격히 준수해야합니다.

1. 워크숍 환기 팬

동적 속도 조정 : 워크숍의 사람들 수에 따라 실시간으로 조정-신선한 공기량 ≥30m³/사람; 점심 시간이나 주변에 없을 때 저속 기어로 전환하거나 정차하여 공기 순환을 유지하고 에너지 소비를 40%이상 줄일 수 있습니다.

벨트 드라이브 유지 보수 : 벨트 드라이브의 경우 매월 벨트 압박감을 점검하십시오. 손가락으로 벨트 중간을 누르면 가라 앉는 양은 10-15mm 여야합니다. 너무 느슨하면 속도 손실 (최대 5%-10%)을 유발하고 너무 빡빡하면 베어링 하중이 20%증가하고 마모가 악화됩니다.

온도 모니터링 및 조기 경고 : 적외선 온도계로 모터 하우징 온도를 정기적으로 감지하며, 이는 일반적으로 ≤70 ° C (주변 온도 25 ° C)이어야합니다. 온도가 급격히 상승하는 경우 (80 ° C를 초과) 즉시 검사를 위해 정지하십시오. 베어링 오일 (보충 리튬 기반 그리스) 또는 권선 단락 (Megohmmeter를 사용하여 단열성을 감지하여 0.5MΩ이어야 함)이 부족할 수 있습니다.

2. 먼지 제거 팬

시작 전 전처리 : 시동 전에 필터 백의 청결을 확인하십시오. 저항이 1500pa (차압 게이지로 감지)를 초과하면 먼지를 먼지로 청소하기 위해 백 블로어 시스템을 시작하십시오. 차단 된 필터 백은 팬 아울렛 압력을 두 배로 늘려 모터 전류가 한계 (정격 값의 1.2 배 이상)를 초과하고 오버로드 보호 종료를 초과합니다.

속도 조절 모드 선택 : 자주 속도 변경을 피하십시오 (예 : 분당 ≥3 회). 모터 권선에 대한 전류 변동의 영향을 줄이기 위해 "고속 작동 (80% -100% 정격 속도) 규칙적인 먼지 청소 (30 분마다 한 번)"모드를 채택하는 것이 좋습니다.

방지 방지 밀봉 검사 : 부식성 가스 (예 : 산베이스 미스트)를 취급 할 때 매달 정션 박스를 분해하여 밀봉 고무 링이 노화되는지 (균열이 나타나면 즉시 교체) 터미널에 vaseline을 적용하여 부식으로 인해 접촉이 좋지 않습니다.

3. 냉각 타워 팬

수온 연결 속도 조절 : 온도 센서 (정확도 ± 0.5 ° C)를 통한 주파수 변환기와 연결됩니다. 배출수 온도가 32 ° C 인 경우 1 ° C마다 속도를 5% 증가시킵니다. <28 ° C 인 경우 고정 속도 모드보다 에너지 절약이 30% 이상인 "주문형 열 소산"을 달성하기위한 속도를 줄입니다.

겨울 방지 조작 : 온도가 ≤0 ° C 인 경우 팬이 실행 해야하는 경우 정격 값의 30% -50% (공기량 및 열 손실 감소)를 줄이고 동시에 전기 가열 (전력 ≥5kW)을 동시에 켜서 타워 ≥5 ° C의 물 온도를 켜고 임펠러와 껍질이 얼어 붙은 껍질을 피하십시오.

III. 자동차 시나리오 (냉각 팬, 에어컨 송풍기)

자동차 송풍기 모터는 진동 및 고온 환경에서 작동하며 (엔진 실온 온도는 80-120 ° C에 도달 할 수 있음) 사용 중에 보호에주의를 기울여야합니다.

1. 엔진 냉각 팬

냉각 후 청소 : 엔진을 끄면 엔진을 끄면 모터 온도가 60 ° C 이하로 떨어질 때까지 30 분 이상 기다리십시오 - 뜨거운 모터의 냉수는 하우징과 내부 부품 사이의 고르지 않은 열 팽창과 수축을 유발할 수 있습니다 (특히 알루미늄 합금 하우징).

비정상 소음 초기 경고 및 취급 : 회전 중에 "삐걱 거리는"소리 (오일 부족)가 발생하는 경우 고온 그리스 (온도 저항 ≥150 ° C)를 적시에 추가하십시오. "클릭"사운드 (임펠러 문지름)가 발생하면 고정 볼트가 느슨한 지 확인하십시오 (토크는 수동 요구 사항, 일반적으로 8-10n · m)을 확인하여 임펠러 변형과 악화 된 마모를 방지하십시오.

2. 에어컨 송풍기

필터 교체 사이클 : 에어컨 필터를 10,000-20,000 킬로미터마다 교체하십시오 (가혹한 도로 조건에서 10,000 킬로미터로 단축). 차단 된 필터는 공기 흡입 저항을 50%증가시켜 운동 전류가 20%-30%증가하여 장기 작동 후 권선을 연소시킬 수 있습니다.

기어 작동 사양 : 기어를 전환 할 때는 매번 1-2 초의 간격으로 (정격 값의 최대 6 배)를 피하기 위해 매번 1-2 초의 간격으로 단계별 ( "OFF"→ "저속"→ "고속")를 단계별로 조정하십시오.

IV. 의료 시나리오 (인공 호흡기, 산소 생성기)

의료 장비의 송풍기 모터는 정밀 (속도 오차 ≤ ± 1%) 및 안정성에 대한 요구 사항이 매우 높으며, 운영은 "정밀 및 안전성"을 핵심으로 엄격하게 따라야합니다.

1. 인공 호흡기 송풍기 모터

매개 변수 교정 프로세스 : 속도가 조력 부피 및 호흡기 빈도와 일치하는지 확인하기 전에 전문 소프트웨어와 교정합니다 (예 : 500ml의 성인 조력 부피는 오류 ≤5 rpm과 함께 1500 rpm의 속도에 해당합니다). 교정 후 표준 공기 펌프로 확인하여 공기 흐름 변동 ≤3%를 보장하십시오.

소독 보호 지점 : 소독 할 때 공기 회로 파이프, 마스크 및 기타 환자 접촉 부품 만 소독합니다 (75% 알코올 또는 고온 멸균으로 닦음). 소독제가 모터 내부로 들어가게하는 것은 엄격히 금지되어 있습니다. 액체 침윤은 교황 절연 저항이 드롭 (<0.5mΩ)으로 인해 단락 결함을 초래할 것입니다.

전력 중복 보증 : UPS에 무정전 전원 공급 장치 (배터리 수명 ≥30 분)에 연결되어야하며, 전원 전원이 중단 될 때 모터가 일시 중지되지 않도록 전원 오프 스위칭 기능을 정기적으로 테스트해야합니다 (속도 변동 ≤2%).

2. 산소 발전기 송풍기 모터

섭취 환경 제어 : 공기 흡입구는 부엌 (오일 퓨트)과 화장품 (휘발성 물질)에서 멀어져야합니다. 불순물이 모터에 들어가서 베어링을 착용하는 것을 방지하기 위해 HEPA 프리 필터 (여과 정확도 ≥0.3μm)를 설치하는 것이 좋습니다 (서비스 수명이 2 배 이상 연장 될 수 있음) 또는 분자 체를 차단할 수 있습니다 (산소 농도에 영향).

하중 제어 전략 : 하루에 12 시간 이상 지속적으로 6 시간마다 30 분 동안 정지하여 모터 (온도 ≤60 ° C) 및 분자 체가 자연적으로 식히도록 허용합니다. 고온은 분자 체의 흡착 효율이 10% -15% 감소하고 운동 절연의 노화를 가속화시킵니다.

요약 : 시나리오 전체의 핵심 원칙

시나리오에 관계없이 송풍기 모터의 사용은 세 가지 원칙을 따라야합니다.

1. 일치하는로드 : 실제 요구 (공기량, 압력)에 따라 속도를 조정하여 "과량"또는 과부하 작동을 피하십시오.

2. Regular Maintenance : 숨겨진 위험을 미리 감지하기 위해 청소, 윤활 및 밀봉과 같은 주요 링크에 중점을 둡니다.

3. 비정상적인 조기 경고 : 소리 (비정상 소음), 온도 (과열) 및 매개 변수 (현재/속도 변동)를 통한 이상 이상 및 취급을 위해 정지.

이러한 원칙에 따라 모터의 장기 안정적인 작동을 보장하고 성능 값을 최대화 할 수 있습니다.

송풍기 모터로 구동되는 팬을 사용하기위한 팁은 무엇입니까?

송풍기 모터의 사용 기술을 마스터하면 팬의 작동 효율성을 향상시킬뿐만 아니라 모터 수명을 연장하고 에너지 소비를 줄일 수 있습니다. 이러한 기술은 스타트 업에서 유지 보수에 이르기까지 모든 링크를 다루며 다양한 시나리오에서 팬 장비에 적용됩니다.

1. 시작 단계 : 충격을 줄이고 원활한 시작을 달성합니다

모터 스타트 업 순간의 전류는 정격 전류의 5-7 배입니다 ( "스타트 업 Inrush 전류"라고합니다. 빈번하거나 부적절한 스타트 업은 와인딩 노화 및 베어링 마모를 가속화하므로 올바른 스타트 업 기술을 마스터해야합니다.

No-Load/Light-Load 시작 : 시작 전에 팬이로드가 없거나 라이트로드인지 확인하십시오. 예를 들어, 먼지 제거 팬을 시작하기 전에 바이 패스 밸브를 열어 파이프 라인 압력을 줄입니다. 산업용 팬을 시동하기 전에 임펠러가 외국 물체에 갇혀 있는지 확인하십시오 (수동으로 임펠러를 회전하여 유연성을 확인하십시오).

단계별 시작 : 고급 모터 (5kW 이상)의 경우 스타 델타 스타트 또는 소프트 스타터를 사용하여 시작 전류를 정격 전류의 2-3 배로 줄여 전력망 및 모터에 대한 영향을 줄이는 것이 좋습니다. 소규모 가정 모터 (팬과 같은)를 시작할 때는 먼저 저속 기어를 켜고 3-5 초 후에 고속 기어로 전환 할 수 있습니다.

빈번한 스타트 톱을 피하십시오 : 짧은 시간 (10 분 이내) 동안 일시 중지해야 할 때는 완전히 정지하는 대신 모터를 저속으로 유지할 수 있습니다. 예를 들어, 부엌에서의 요리 사이의 간격이있는 동안, 범위 후드는 시작 횟수를 줄이기 위해 끄는 대신 저속으로 전환 할 수 있습니다.

2. 운영 단계 : 에너지 효율에 대한 주문형 조정

작동 중 팬의 에너지 소비는 속도와 밀접한 관련이 있습니다 (Power ≈ Speed³). 속도와 부하의 합리적인 조정은 에너지 소비를 크게 줄일 수 있습니다.

일치하는 속도 조정 : 실제 요구에 따라 "작은 말을 사용하여 작은 카트를 당기기"를 피하기 위해 속도를 동적으로 조정하십시오. 예를 들어:

 워크숍에 아무도 없을 때, 환기 팬의 속도를 정격 값의 30% -50%로 줄이십시오.

 에어컨이 냉각 될 때 실온이 설정된 값에 도달 한 후 팬 속도를 20% -30% 줄입니다.

 진공 청소기로 소량의 먼지를 청소하면 저속 기어 (10,000 rpm 미만의 운동 속도)를 사용하여 불필요한 에너지 소비를 피하십시오.

균형 입구 및 출구 압력 : 팬의 입구 및 출구의 저항은 모터 하중에 직접적인 영향을 미칩니다. 예를 들어, 파이프 라인을 설치할 때 팔꿈치를 최소화합니다 (각 90 ° 팔꿈치는 저항력이 10%-15%증가합니다). 필터 스크린과 임펠러를 정기적으로 청소하여 공기 흐름을 매끄럽게 유지하여 모터가 저 부하에서 작동하도록합니다.

자연적인 바람 보조 사용 : 야외 팬 (예 : 냉각탑, 지붕 인공 호흡기)이 작동 할 때는 풍향에 따라 팬 각도를 조정하여 자연 바람을 사용하여 모터 하중을 줄입니다. 예를 들어, 자연 바람이 팬 아울렛과 동일한 방향에있을 때 전기를 절약하면서 공기량을 보장하기 위해 속도를 적절하게 줄일 수 있습니다.

3. 유지 보수 단계 : 수명을 연장하기위한 상세한 유지 보수

송풍기 모터의 수명은 주로 매일 유지 보수에 달려 있습니다. 다음 팁은 결함을 효과적으로 줄일 수 있습니다.

오염과 손상을 방지하기위한 정기적 인 청소 :

 모터 하우징 및 열 소산 구멍 : 1-2 주마다 압축 공기 또는 부드러운 브러시로 먼지를 깨끗하게 청소하여 열 소산이 불량하지 않도록 (특히 섬유 공장 및 밀가루 공장과 같은 먼지가 많은 환경).

 Windings and Commutator (Brushed Motors) : 매년 검사를 위해 하우징을 열고 통근자 표면의 탄소 분말을 알코올로 알코올로 닦아 접촉이 좋지 않습니다. 와인딩 표면에 기름이있는 경우 소량의 휘발유에 마른 천을 담그십시오 (정전 후 작동).

 베어링 윤활 : 3-6 개월마다 슬라이딩 베어링에 윤활유 (예 : 3 번 리튬 그리스)를 추가하고 매년 그리스를 보충하십시오. 오일 수량은 베어링 캐비티의 1/2-2/3을 채워야합니다. 너무 많은 열 소산이 불량합니다.

상태를 모니터링하여 조기 결함을 감지합니다.

 소리에리스트 렌트 : 모터는 정상 작동 중에 균일 한 "윙윙 거리는 소리"사운드를 만들어야합니다. "Squeal"(오일 부족), "마찰 사운드"(로터 스윕) 또는 "비정상 소음"(느슨한 부품)이있는 경우 즉시 검사를 위해 정지하십시오.

 온도 측정 : 손으로 모터 하우징을 만지십시오. 정상 온도는 뜨겁지 않아야합니다 (≤70 ° C). 이 온도를 초과하거나 부분적으로 과열되는 경우 (예 : 베어링의 한쪽 끝이 다른 쪽 끝보다 훨씬 뜨겁다) 베어링 마모 또는 단락 회로가있을 수 있습니다.

 전류 체크 : 클램프 전류계로 작동 전류를 측정하십시오. 정격 전류의 10%를 초과하면 부하가 너무 크거나 (예 : 차단 된 필터) 또는 모터 내부 (예 : 권선 단락)가 있고 원인을 조사해야 함을 나타냅니다.

손실을 줄이기 위해 환경에 적응하십시오.

 humid 환경 (욕실, 지하실 등) : 방수 하우징 (보호 등급 IP54 이상)이있는 모터를 선택하고 매월 정션 박스의 밀봉 고무 링을 점검하여 수입과 단락을 방지합니다.

 높은 온도 환경 (보일러 실, 오븐 근처) : 고온 저항 모터 (클래스 H 절연)를 선택하고 모터 주위에 냉각 팬을 설치하여 주변 온도가 모터의 정격 온도를 초과하지 않도록하십시오 (예 : 클래스 H 모터가 180 ° C를 초과하지 않음).

 진정한 환경 (예 : 화학 플랜트, 해변) : 스테인레스 스틸 하우징 및 반응 방지 권선이있는 모터를 선택하고 1/4에 한 번 방지 페인트를 분무하여 구성 요소 부식을 피하십시오.

4. 안전한 사용 : 위험을 피하고 사고를 예방합니다
송풍기 모터 작동은 전기 및 기계적 회전과 관련이 있으며 다음 안전 팁에 주목해야합니다.

전기 안전 :

 지상 보호 : 권선 단열이 손상되었을 때 라이브 하우징으로 인한 전기 충격 사고를 방지하기 위해 모터 하우징을 안정적으로 접지해야합니다 (지면 저항 ≤4Ω).

 과부하 과부하 전기 사용 : 모터 전원 공급 장치 라인은 전원 (예 : 1.5kW 모터가 1.5mm ² ≥1.5mm²)와 적절한 회로 차단기를 설치해야합니다 (정격 전류는 모터 정격 전류의 1.2-1.5 배).

 이해력 보호 : 옥외 모터는 제어 회로 및 권선의 번개 손상을 피하기 위해 번개 보호 장치를 설치해야합니다.

기계적 안전 :

 보호 커버가 필수적입니다. 팬 임펠러와 모터 샤프트의 노출 된 부분은 직원 접촉 부상 또는 외국 물체가 참여하는 것을 방지하기 위해 보호 덮개 (그리드 간격 ≤12mm)와 함께 설치해야합니다.

 불법 사업 : 운영 중에 하우징이나 회전 부품을 터치하지 마십시오. 유지 보수 중에는 전원을 분리해야하며 "스위칭 없음"부호를 잘못 시작하지 않도록해야합니다.

이러한 기술은 미묘하게 보이지만 송풍기 모터의 작동 효율을 크게 향상시키고 수명을 연장하며 안전 위험을 줄일 수 있습니다. 가정이든 산업 시나리오에서든 모터를 최상의 작업 조건으로 유지하려면 실제 요구에 따라 유연하게 사용해야합니다.

송풍기 모터에서 매일 유지 보수를 수행하는 방법은 무엇입니까?

송풍기 모터의 일일 유지 보수는 장기 안정적인 작동을 보장하는 데 중요합니다. 체계적인 유지 보수 계획은 청소, 검사, 윤활 및 저장과 같은 여러 차원에서 공식화되어야합니다. 다양한 유형의 모터 (예 : AC/DC, Brushed/Brushless)의 유지 보수 초점은 약간 다르지만 핵심 원칙은 일관성이 있습니다. 예방 먼저, 적시에 작은 문제를 적시에 처리하여 결함의 확장을 피하십시오.

1. 매일 청소 : 모터를 "깨끗하게 유지"하십시오.

청소의 핵심 목표는 먼지 및 오일과 같은 불순물을 제거하여 열 소산, 단열 및 기계적 작동에 영향을 미치지 않도록하는 것입니다.

주택 및 열 소산 시스템 :

 주파수 : 일주일에 한 번 일반 환경에서, 하루에 한 번 먼지가 많은 환경 (시멘트 식물, 목공 워크샵).

 메토드 : 건조한 부드러운 천으로 하우징을 닦으십시오. 압축 공기 (압력 0.2-0.3mpa)로 열 소산 구멍과 방열판을 날려 버리거나 부드러운 브러시로 청소하여 먼지 막힘을 보장하십시오. 기름이 있으면 중성 세제에 담긴 천으로 닦은 다음 마른 천으로 말리십시오.

 노트 : 물이 물 (방수 모터 제외)으로 직접 모터를 직접 플러시하지 않도록 물이 내부로 들어가서 단락을 유발하지 마십시오.

내부 구성 요소 (정기 분해 및 청소) :

 주파수 : 일년에 1-2 회 또는 운영 환경 (습한 환경에서 6 개월마다 한 번)에 따라 조정됩니다.

 메드 :

 전원 공급 장치를 연결하고 모터 하우징을 제거하십시오 (재설치 중에 잘못된 연결을 피하기 위해 배선 방법을 기록하십시오).

 스터 테이터 권선 : 마른 천이나 압축 공기로 표면 먼지를 깨끗하게합니다. 기름이 있으면 알코올에 담긴 천으로 부드럽게 닦아냅니다 (권선을 세게 당기지 마십시오).

 소식 및 정류자 (브러시 모터) : 사막 표면에 산화물 층과 탄소 분말을 미세한 사포 (400 메시 이상)로 부드럽게 닦은 다음 알코올면으로 깨끗하게 닦아냅니다. 압축 공기로 로터 코어의 먼지를 날려 버립니다.

 브러시리스 모터의 센서 : 먼지가 신호 감지에 영향을 미치지 않도록 홀 센서 표면을 마른 천으로 닦아냅니다.

 노트 : 청소 후 와인딩 절연 층이 손상되지 않은지 확인하십시오. 손상된 경우 즉시 수리하십시오 (절연 페인트로 페인트).

2. 정기 검사 : 잠재적 위험을 제 시간에 감지하십시오

검사의 초점은 "조기 탐지 및 조기 취급"을 달성하기 위해 모터의 전기 성능, 기계적 구성 요소 및 연결 상태입니다.

전기 시스템 검사 :

 서식 및 단열재 : 정션 박스의 터미널이 매주 느슨한 지 확인 (드라이버로 부드럽게 조이면 확인)과 와이어 절연 층이 노화되고 갈라 졌는지 확인하십시오. Megohmmeter (≥0.5mΩ, 고전압 모터 ≥1mΩ이어야 함)로 구불 구불 한 지상 절연 저항을 측정하십시오. 표준보다 낮은 경우 와인딩을 건조 시키거나 교체하십시오.

 CAPACITORS (AC MOTORS) : 3 개월마다 커패시터의 외관을 확인하십시오. 불량, 누출 또는 쉘 변형이있는 경우 모터 시동 및 작동 성능에 영향을 미치지 않도록 동일한 유형의 커패시터 (용량 오차가 ± 5%를 초과하지 않음)로 교체하십시오.

 Controller (Brushless Motors) : 컨트롤러 표시등이 매달 정상 (전원 표시등, 결함 표시등)인지 확인하고 입력 및 출력 전압이 멀티 미터로 정격 범위 내에 있는지 여부를 측정하십시오. 이상이있는 경우 라인을 점검하거나 컨트롤러를 교체하십시오.

기계적 구성 요소 검사 :

 베어링 : 매달 베어링 작동 사운드를 들으십시오 (베어링 시트에 스크루 드라이버의 한쪽 끝을 잡고 다른 쪽 끝을 귀에 올릴 수 있습니다). 비정상적인 소음이 없어야합니다. 6 개월마다 베어링 온도를 측정하십시오 (주변 온도 40 ° C를 초과하지 않음). 온도가 너무 높거나 비정상적인 소음이있는 경우 베어링을 교체하십시오 (6205ZZ와 같은 동일한 유형 및 정밀 등급을 선택하십시오).

 ROTOR 및 회전 샤프트 : 회전 샤프트가 6 개월마다 구부러져 있는지 확인하십시오 (다이얼 표시기를 사용하여 방사형 런아웃을 측정하고 0.05mm이어야 함). 이상이 있으면 회전 샤프트를 똑바로 세우거나 동적 균형을 다시 유지하십시오.

 블레이드 및 임펠러 연결 : 팬 블레이드 (또는 임펠러)와 모터 샤프트 사이의 연결이 느슨한 지 (예 : 볼트가 조여 지는지 여부)를 확인하여 작동 중에 감소로 인한 위험을 방지합니다.

보호 장치 검사 :

 보호자 및 열전기 릴레이를 적재하십시오. 한 달에 한 번 수동으로 테스트 (정상적으로 트립 해야하는 테스트 버튼을 누르면) 민감한 작업을 보장하십시오. 설정 값이 모터 정격 전류와 일치하는지 확인하십시오 (일반적으로 정격 전류의 1.1-1.25 배).

 조명 보호 및 접지 장치 : 우기 전 접지 저항 (≤4Ω)과 뇌우에서 모터를 효과적으로 보호 할 수 있도록 Lightning Arrester 표시기가 정상인지 확인하십시오.

3. 윤활 유지 보수 : 마찰을 줄이고 구성 요소 수명을 연장합니다

베어링은 모터에서 가장 쉽게 마모 된 구성 요소입니다. 우수한 윤활은 마찰 계수를 크게 줄이고 열 생성 및 손실을 줄일 수 있습니다.

윤활주기 :

 슬라이딩 베어링 : 주변 온도가 ≤35 ° C 인 경우 3 개월마다 오일을 추가하십시오. 온도가 35 ° C 또는 습한 환경에서 1-2 개월마다 오일을 추가하십시오.

 볼 베어링 : 일반 환경에서 6-12 개월마다 그리스를 추가하십시오. 고속 (> 3000 rpm) 또는 고온 환경으로 3-6 개월마다 그리스를 추가하십시오.

윤활유 선택 :

 슬라이딩 베어링 : No. 30 또는 No. 40 기계식 오일을 선택하십시오 (온도에서 보통 점도, 저온에서의 응고 없음, 고온에서의 손실 없음).

 볼 베어링 : 고온 저항성 (-20 ° C ~ 120 ° C)이며 대부분의 시나리오에 적합한 방수성이 우수한 리튬 기반 그리스 (예 : 2 번 또는 3 번)를 선택하십시오. 고온 환경 (> 120 ° C)에서 복합 칼슘 설폰 네이트 그리스를 선택하십시오.

윤활 방법 :

 슬라이딩 베어링 : 오일 컵 덮개를 풀고, 오일 레벨 라인에 윤활유를 첨가하십시오 (베어링 캐비티의 약 1/2). 누출 또는 열 소산이 과도한 오일을 피하십시오.

 볼 베어링 : 베어링 커버를 열고, 특별한 도구로 기름칠로 베어링 캐비티를 채우고 (1/2-2/3을 채우고) 베어링을 회전하여 그리스를 골고루 분포 한 다음 베어링 커버를 덮습니다 (먼지가 들어가는 것을 방지하기 위해 밀봉에주의하십시오).

4. 스토리지 유지 보수 : 장기 종료를위한 "신선한 유지"기술

모터가 오랫동안 (1 개월 이상) 서비스를 중단 해야하는 경우, 구성 요소 노화 또는 손상을 방지하기 위해 특수 유지 보수 조치를 취해야합니다.

 청소 및 건조 : 보관하기 전에 모터 내부와 외부를 철저히 청소하고, 히트 건 (온도 ≤60 ° C)으로 가능한 수분을 건조시키고 와인딩과 베어링이 완전히 건조되어 있는지 확인하십시오.

 안티 파손 처리 : 회전 샤프트의 노출 된 부분에 방지 오일 (예 : 바사선)을 바르고 플라스틱 필름으로 포장하십시오. 금속 하우징 (특히 습한 환경에서)에 얇은 방지 페인트 층을 뿌립니다.

 산화 보호 : 2-3 개월마다 30 분 동안 전기로 작동하여 모터의 열을 사용하여 수분을 빼앗아 수분으로 인한 강화 단열재가 노화되는 것을 방지합니다. 브러시리스 모터는 커패시터 고장을 피하기 위해 컨트롤러를 동시에 전원으로 전원을 공급해야합니다.

 스터리지 환경 : 부식성 가스가없는 건조하고 환기 된 창고를 선택하십시오. 모터는 열원과 진동 원에서 멀리 떨어진 스키드에 수평으로 배치해야합니다 (수분을 방지하기 위해지면과의 직접 접촉을 피하십시오). 수직 모터 인 경우 회전 샤프트를 고정하여 굽힘을 방지하십시오.

5. 결함 전처리 : 그 자리에서 작은 문제를 해결하십시오

일일 유지 보수에서 사소한 결함이 발견되면 확장을 피하기 위해 그 자리에서 처리 할 수 있습니다.

 베어링의 비정상적인 소음 : 시간에 그리스를 추가하십시오. 비정상적인 소음이 지속되면 외국 물체를 확인하고 제거하고 작동 상태를 관찰하십시오.

 Loose 배선 : 드라이버로 터미널을 조이고 배선에 항산화 (예 : 바사선)를 바르기 위해 산화 및 녹을 방지합니다.

 권선의 조명 수분 : 1-2 시간 동안 모터를 1-2 시간 동안 실행하여 자체 열로 수분을 주도하거나 적외선 램프 (거리> 50cm)로 권선을 조사하십시오.

일일 유지 보수의 핵심은 "세심한 성"과 "규칙 성"입니다. 완전한 유지 보수 계획을 수립하고 구현함으로써 송풍기 모터의 서비스 수명은 30%이상 연장되는 동시에 효율적이고 안정적인 작동을 유지할 수 있습니다.

송풍기 모터의 일반적인 결함 및 원인 분석

송풍기 모터는 장기 작동 중에 필연적으로 결함이 발생하기 쉽습니다. 일반적인 결함의 징후와 원인을 이해하면 문제를 신속하게 찾아 가동 시간을 줄일 수 있습니다. 다음은 다양한 결함에 대한 자세한 분석입니다.

결함 현상	가능한 원인 범주	특정 원인	전형적인 징후
시작 실패	전기 결함	열악한 전력 접촉, 퓨즈가 날아 가고 저전압; 구불 구불 한 단락/개방 회로/접지; 브러시리스 모터 컨트롤러 손상	전원 온 후 응답 없음 또는 희미한 "윙윙 거리는"사운드 만
	기계적 결함	심한 베어링 마모 (볼 파편화, 부싱 발작), 로터와 고정자 사이의 외국 물체; 팬 블레이드에 얽히거나 임펠러가 주택을 문지릅니다	로터를 수동으로 회전시키는 데 어려움이 있으며 시작 중에 트립 할 수 있습니다.
	보호 장치 작업	과부하/과열 후 보호기가 재설정되지 않습니다	전원 공급 장치는 정상이지만 모터에는 응답이 없습니다.
비정상적인 소음	기계식 소음	베어링 오일/마모 부족, 로터 불균형 (고르지 않은 블레이드 마모, 샤프트 굽힘); 느슨한 하우징 또는 팬 블레이드 고정 나사	"Squeaking"(오일 부족), "Gurgling"(베어링 마모) 또는 "Tapping"(구성 요소 충돌) 사운드
	전자기 소음	권선 단락/잘못된 배선 (예 : 3 상 개방 상); 고정자와 로터 사이의 고르지 않은 공기 갭	"hissing"소리 또는 고주파 전자기 험 속도로 변화
모터 과열	초과 적재	팬 저항 증가 (차단 필터, 과도한 파이프 팔꿈치, 차단 된 공기 배출구); 정격 전력 이외의 장기 운영	하우징 온도는 70 ° C (25 ° C 주변 온도)를 초과하고 열 보호 차단을 유발할 수 있습니다.
	열 소산 불량	결함이있는 냉각 팬 (브러시리스 모터), 차단 된 열 소산 구멍; 40 ° C를 초과하는 주변 온도	와인딩 온도의 비정상 증가, 단열층은 화상 냄새를 방출 할 수 있습니다.
	전기/기계적 결함	구불 구불 한 단락, 3 상 전류 불균형; 마모로 인한 베어링 마찰 증가	국부 온도 상승 (예 : 베어링 영역이 크게 과열)
비정상적인 속도	저속	불충분 한 전원 공급 장치 전압 (정격 값의 <90%); 와인딩 결함 (턴-투-투 타르 단락/로터 오픈 회로); 초과 적재	공기량의 명백한 감소, 모터는 어려움으로 실행됩니다
	고속	고출력 주파수 (AC 모터); 컨트롤러 실패 (DC/브러시리스 모터); 완전 야외 출구 (No-Load)	공기량의 비정상 증가, 소음 증가가 동반 될 수있다.

과도한 진동 : 모터 작동 중 허용 범위 (일반적으로 ≤0.1mm/s)를 초과하면 진동은 나사가 느슨하고 구성 요소 마모가 가속화되며 전체 공명을 유발합니다. 원인은 다음과 같습니다.

 Rotor 불균형 : 로터의 무게 중심은 회전 중심 (예 : 블레이드 마모, 샤프트 굽힘)과 일치하지 않으며 회전 중에 원심력을 생성하여 진동으로 이어집니다.

 설치 문제 : 모터가 고르지 않게 설치되어 (0.5mm/m를 초과하는 수평 편차), 느슨한 앵커 나사 또는 팬과 모터 샤프트 사이의 오정렬 (동심성 편차가 0.1mm를 초과).

 베어링 손상 : 베어링 볼 파편화 또는 케이지 손상은 로터 회전 중에 불규칙한 진동을 유발합니다.

 전자기 불균형 : 3 상 전류 불균형 또는 와인딩 비대칭은주기적인 전자기 힘 맥동을 생성하여 진동을 일으 킵니다.

브러시드 모터의 과도한 스파크 : 브러시드 모터는 작동 중에 브러시와 통근자 사이의 접촉에서 소량의 스파크를 생성하지만 과도한 스파크 (정류기 영역의 1/4을 초과)는 비정상적입니다. 원인은 다음과 같습니다.

 브러시 마모 또는 일치하지 않는 모델 : 브러시 길이가 불충분 (5mm보다 짧음), 정류기가있는 작은 접촉 영역 또는 불일치 한 브러시 경도 및 저항력이 부족합니다.

 커뮤니케이터 손상 : 정류기 표면의 고르지 않은 마모 (그루브), 구리 시트 사이의 단열재 또는 정류기 편심으로 브러시와 정류기 사이의 불안정한 접촉을 유발합니다.

 바람 결함 : 로터 권선 단락 또는 개방 회로는 정류 중에 갑작스런 전류 변화를 일으켜 스파크가 증가합니다.

 프로퍼 브러시 압력 : 브러시 스프링의 과도한 압력 (마찰 증가) 또는 불충분 한 압력 (접촉 저하)은 과도한 스파크를 유발할 수 있습니다.

결함의 원인을 정확하게 판단하려면 "관찰, 청취 및 측정"을 결합해야합니다. 외관이 손상되었는지 여부를 관찰하고, 비정상적인 작동 사운드를 듣고, 계측기의 전압, 전류 및 온도를 측정하십시오. 대부분의 결함은 제 시간에 처리되면 모터를 완전히 손상시키는 것을 방지 할 수 있습니다. 자기 검색이 어려운 경우 전문 유지 보수 직원에게 연락하여 운영을 강요하지 마십시오.
